3S 5-80A بسته باتری لیتیوم BMS Board سیستم مدیریت باتری ضخامت 1.6mm

راهنمای جامع 3S 5-80A BMS: سیم کشی، طرح، اتصال، نمودار مدار، شارژ تعادل و جزئیات ولتاژ شارژ

اطلاعات مربوط به محصول

کارکردهای اصلی پین های فردی برای حفاظت از IC:

VDD به عنوان منبع تغذیه مثبت IC محافظت خدمت می کند.

عملکرد VSS به عنوان منبع برق منفی IC محافظت.

V- به عنوان ترمینال تشخیص جریان بیش از حد و مدار کوتاه IC محافظت عمل می کند.

Dout نشان دهنده ترمینال محافظت از تخلیه است. Cout نشان دهنده ترمینال محافظت از شارژ است.

روند کار هیئت محافظ

B+ و B- به ترتیب به پای مثبت و منفی سلول های باتری متصل می شوند.

T پورت NTC برای صفحه محافظت است.

تشخیص دمای. پورت NTC نیاز به کار در کنار MCU برای حفاظت از باتری

گاهی اوقات، این پورت به عنوان ID برچسب گذاری می شود و برای شناسایی پورت باتری استفاده می شود.

مقدمه ی کوتاه محصول

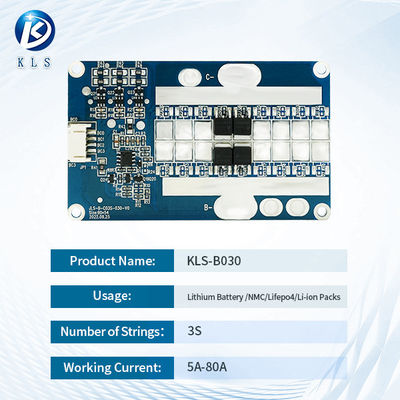

سیستم مدیریت باتری لیتیوم B030: ایده آل برای شارژ و تخلیه باتری لیتیوم سه سری

حفاظت. با طراحی رابط یک پورت مشابه، از حداکثر جریان کاری 80A MAX پشتیبانی می کند. اکتشاف گزینه ای

پیکربندی برای توابع اضافی

توضیحات مربوط به محصول

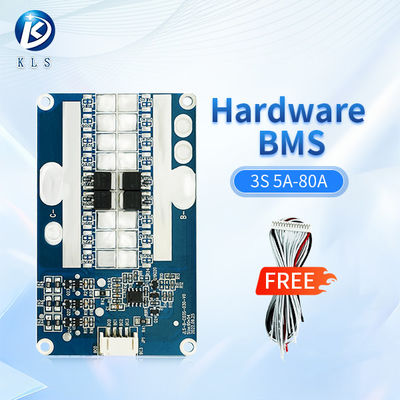

نمایش برخی از تصاویر واقعی محصول.

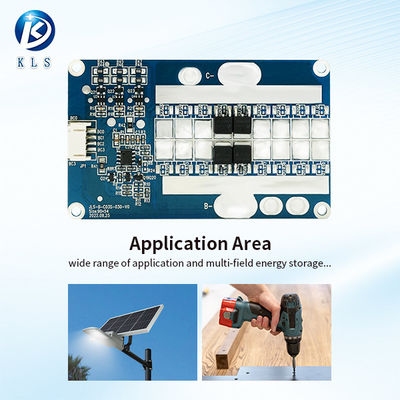

هیئت حفاظت از باتری لیتیوم: ایده آل برای حفاظت از ذخیره انرژی باتری از ابزار الکتریکی و لامپ های خورشیدی است.

با عملکرد ثابت، کیفیت قابل اعتماد و دوام استثنایی.

تراشه های با کارایی بالا، ترانزیستورهای MOS و سایر قطعات با کیفیت بالا انتخاب می شوند تا اطمینان حاصل شود

عملکرد سیستم مدار

این صفحه حفاظت از باتری مجهز به یک عملکرد پاسخ سریع است که می تواند به طور موثر باتری را محافظت کند.

احتیاط های سیم کشی:

1نصب تخته محافظ نیاز به سطح خاصی از تخصص فنی در الکترونیک دارد.

2در طول فرآیند سیم کشی، در ابتدا سیم B را در محل پد جوش به کلی متصل کنید.

این ضروری است که سیم B به یک سیم کوتاه و ضخیم جوش داده شود.

سپس، ترمینال سیم دار را ابتدا به باتری بسته وصل کنید و سپس صفحه محافظ را وارد کنید.

3اتصال بین پای باتری B- و پای صفحه محافظت B- باید کوتاه و ضخیم باشد.

عدم انجام این کار ممکن است منجر به شارژ و تخلیه زودهنگام صفحه محافظت و خرابی های بعدی شود.

4. هنگام سیم کشی P+/P-، لازم است از سیم های ضخیم استفاده کنید. سیم های بیش از حد نازک و طولانی می توانند باعث سوختن تخته شوند!

FQA:

• ما به شما خدمات پس از فروش بسیار کارآمد را ارائه می دهیم، که توسط بیش از 10 سال پشتیبانی فنی قوی پشتیبانی می شود.
• محصولات ما FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی را به دست آورده اند.
• ما می توانیم قیمت های مستقیم کارخانه را به شما ارائه دهیم. به بازدید از کارخانه و فرآیند تولید ما خوش آمدید.

• ما عمدتا بر روی سیستم های مدیریت باتری در حوزه باتری های قدرت، باتری های ذخیره انرژی و باتری های مصرفی تمرکز می کنیم.
• به طور عمده برای باتری های LFP، Li-ino و LTO قابل استفاده است.

• بدن باتری را بررسی کنید. اگر ولتاژ عادی باتری شما 3.2V باشد، این یک باتری LiFePo4 است.
• اگر ولتاژ عادی باتری شما 3.6 ولت یا 3.7 ولت باشد، باتری یک باتری لیتیوم یا Lto است.

• حداقل مقدار سفارش ما 1 قطعه است و سفارشی سازی ODM در دسترس است.
• نمونه های موجود می توانند در عرض 1 تا 3 روز تحویل داده شوند، در حالی که نمونه های سفارشی در عرض 3 تا 10 روز تحویل داده می شوند.

• برای محصولات معمولی، ویدئوهای آموزشی در دسترس هستند. ما همچنین می توانیم راهنمایی تماس ویدئویی آنلاین از مهندسان خود را ارائه دهیم.

• ما انتقال بانکی و پرداخت نقدی را قبول می کنیم، با تمام گزینه های قابل مذاکره. روش های پرداخت شامل ویزا، مسترکارد، T / T، PayPal، APPLE_PAY، GOOGLE_PAY، GC_REAL_TIME_BANK_TRANSFER، RMB است.

• تمام محصولات ما تحت آزمایشات آزمایشگاهی حرفه ای 100٪ قرار می گیرند، همراه با آزمایش های تکراری پیری.
• ما FCC، CE، ROHS و سایر گواهینامه های استاندارد بین المللی را به دست آورده ایم.
• ما خدمات پس از فروش سه ساله را تضمین می کنیم. واحدهای جایگزین رایگان در عرض سه سال در دسترس هستند.

• بر اساس ولتاژ و جریان که با باتری شما مطابقت دارد، می توانید با خدمات مشتری ما مشورت کنید و ما شما را با مناسب ترین سیستم مدیریت باتری مجهز می کنیم.

• ما 24 ساعته خدمات اينترنتي ارائه ميديم لطفاً پيغام اينترنتي به ما بذاريد
• شما همچنین می توانید از طریق ایمیل، واتساپ، وی چت و غیره به ما دسترسی داشته باشید. ما از همکاری با شما خوشحال هستیم.

  به یاد داشته باشید:ما یک تولید کننده منبع هستیم. نام تجاری خود را "KLS" برجسته می شود. ما می توانیم محصولات را مطابق با به نیازهای خاص خود را، مانند ولتاژ، سیم، و بیشتر. اگر شما یک سفارش انبوه، ما می توانیم به شما بسیار با قیمت های رقابتی در بازار. لطفا بدون هیچ تردیدی با ما تماس بگیرید.
